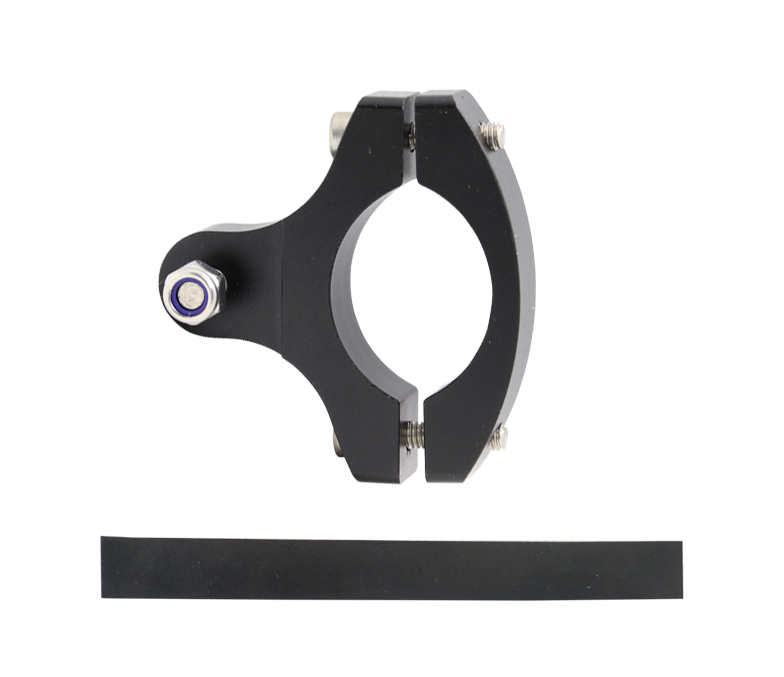

Kormány konzol (MCC-101)


Felszerelési csomag tartalma:

– Kormány konzol 1 db
– M4x16 A2-70 csavar 2 db
– M5x20 A2-70 csavar 1 db
– D5 rugós alátét 1 db
– Gumialátét 1 db
– Hajtókar 1 db

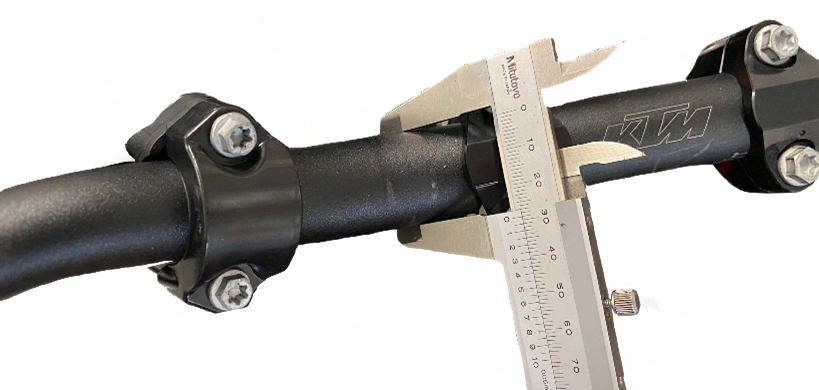

1. Mérje meg a kormánycső átmérőjét.

A konzol 20 és 30 mm közötti kormánycsövekre alkalmas. Amennyiben 20 mm-nél kisebb átmérőjű csőre szerelné fel a konzolt, akkor szüksége lesz az MCC-120 néven forgalmazott szűkítő adapterre. Ennek segítségével 12 mm-es csőre is felszerelhető a konzol.

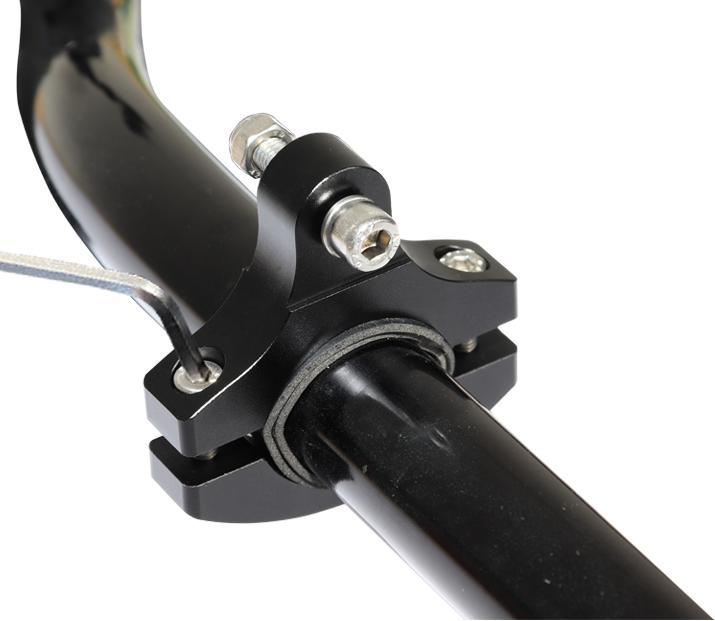

2. Illessze a kormánycsőre a konzolt

majd húzza meg a 2 db M4-es csavart. Szükség/igény esetén a mellékelt gumi alátét segítségével megóvhatja fényezett, vagy más módon felültkezelt kormányát a sérülésektől. Ezen kívül a gumilemez segít a rezgéscsillapításban is. Ezután szerelhető fel a konzolra választott készülék.

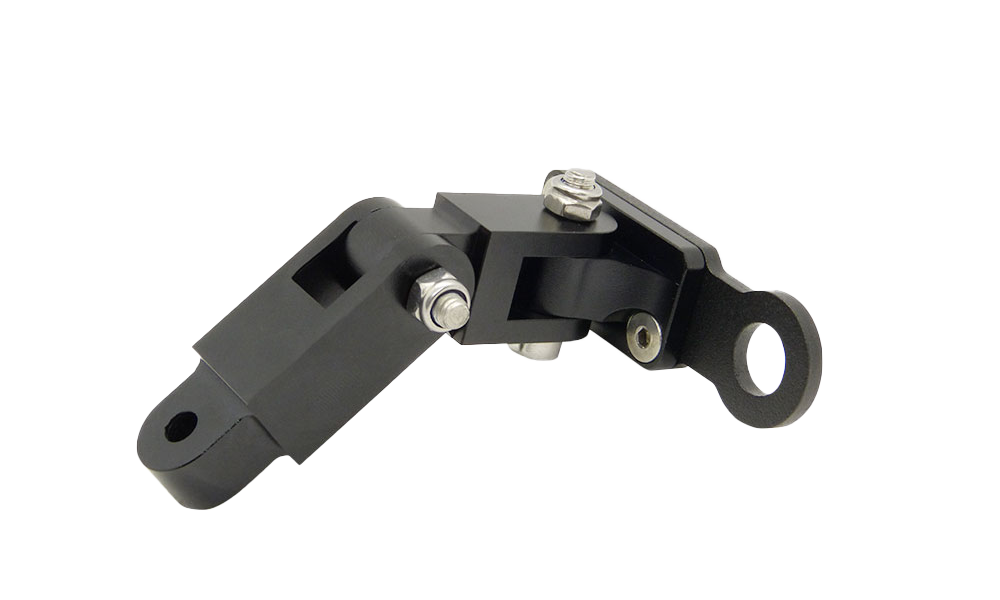

MCC-102

Tükör konzol


Felszerelési csomag tartalma:

– Tükör konzol alaplemez 1 db
– M5x20 A2-70 csavar 3 db
– D5 rugós alátét 2 db
– Rövid toldó 1 db
– Hosszú toldó 1 db
– M5 önzáró anya 1 db


1.

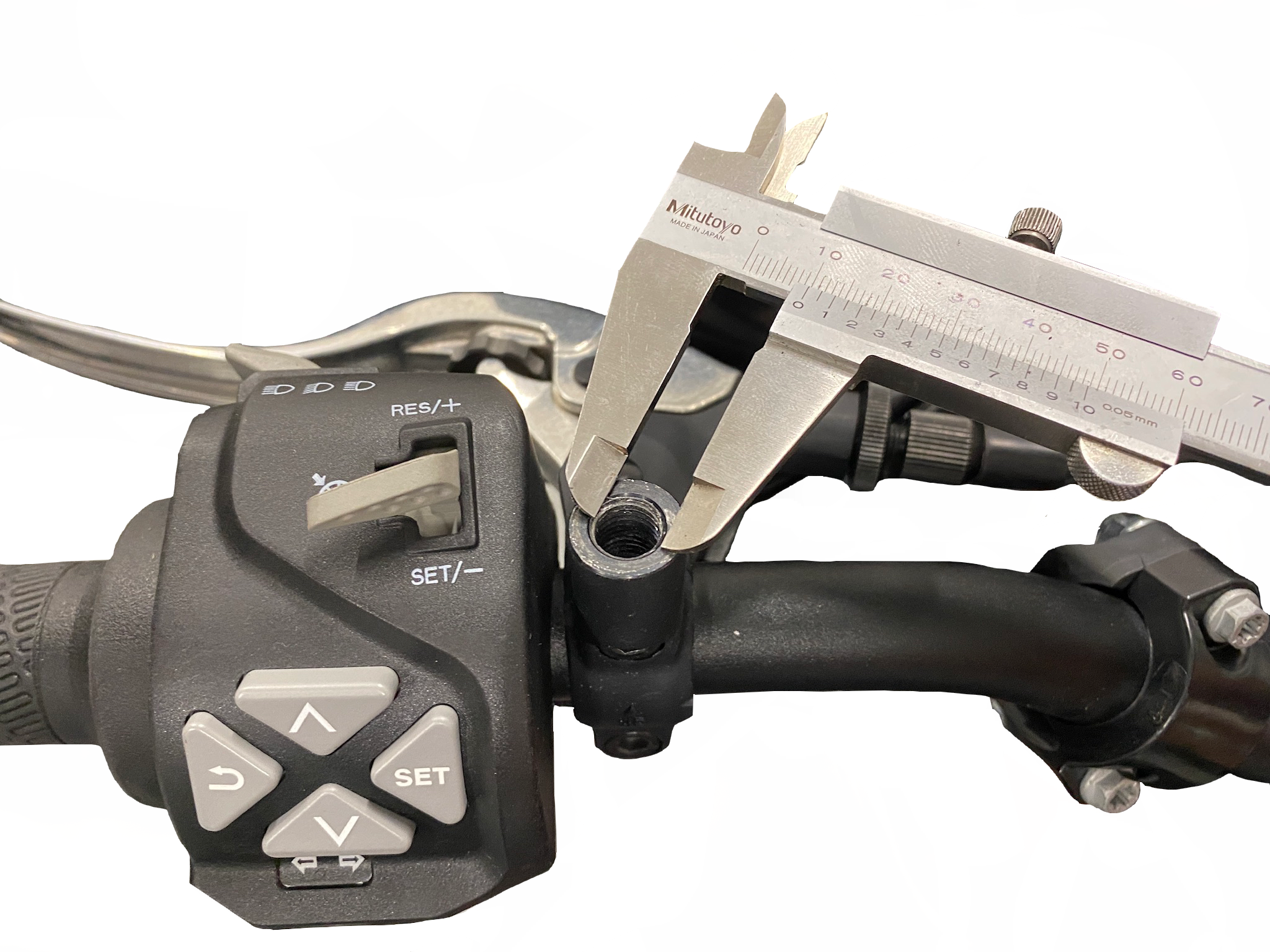

Mérje meg a fék/kuplung kar bilincsén a csavartávolságot. A konzol 29,5 és 33,5 mm közötti csavartávolsághoz megfelelő.


2.

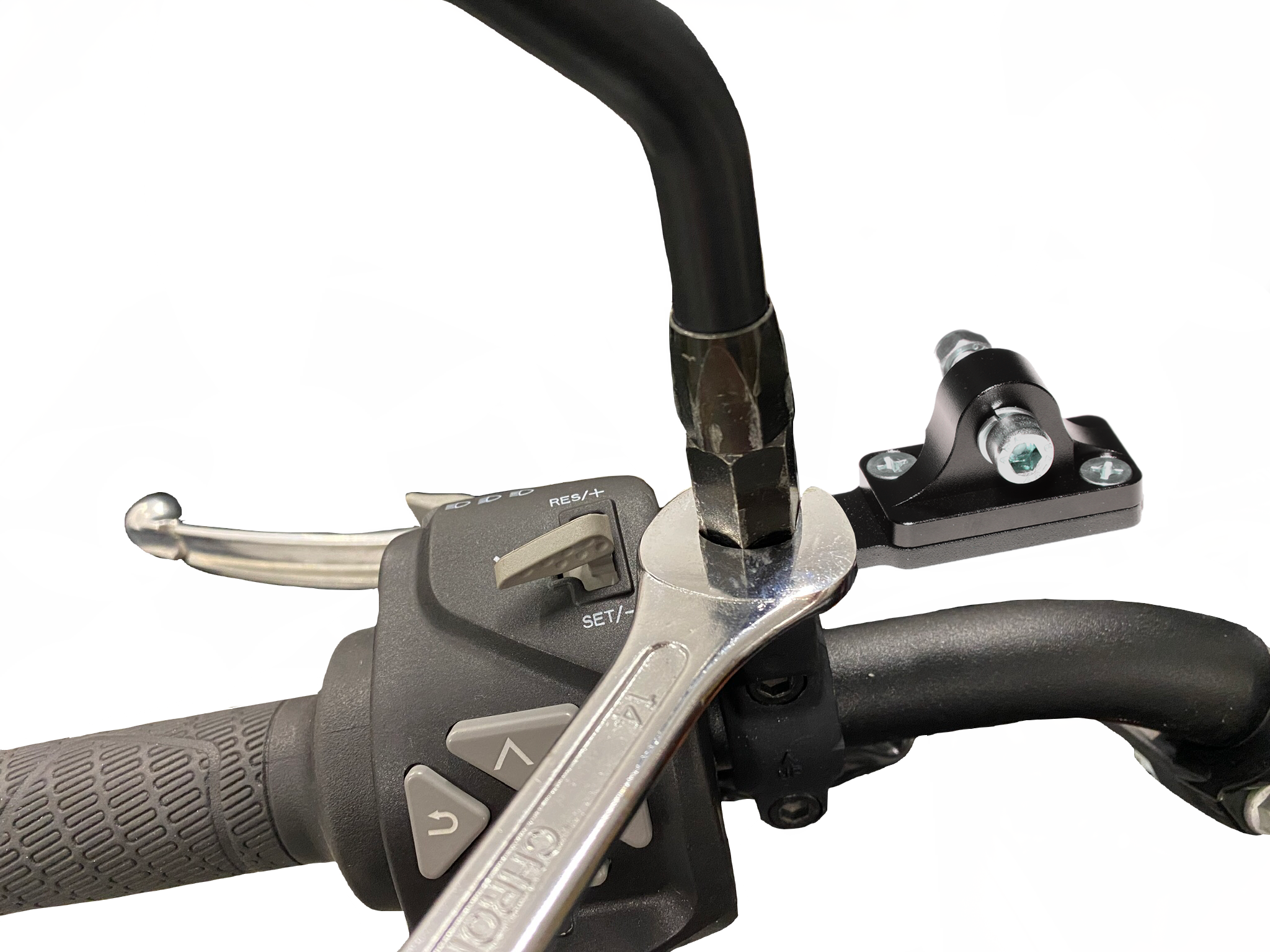

Tekerje ki a bilincset rögzítő csavarokat. A konzol jellemzően hengeres fejű csavarokkal van szerelve. Amennyiben a csavarok be vannak süllyesztve, úgy szükséges a csomagban mellékelt távtartók használata. Ebben az esetben gyárinál hosszabb csavarokat kell használni. Ezek
nem részei a készletnek.

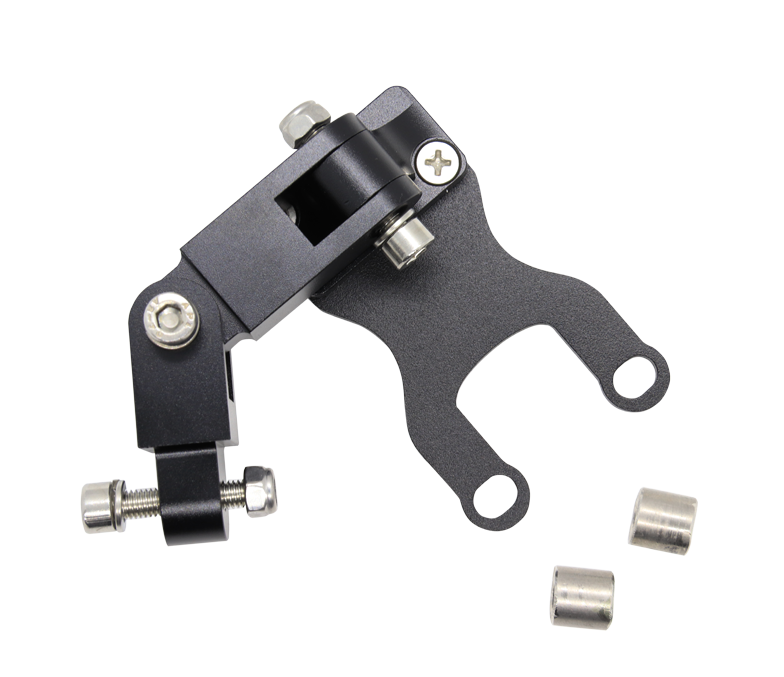

MCC-103

Bilincs konzol


Felszerelési csomag tartalma:

– Bilincs konzol alaplemez 1 db
– M5x20 A2-70 csavar 3 db
– D5 rugós alátét 2 db
– Rövid toldó 1 db
– Hosszú toldó 1 db
– M5 önzáró anya 1 db
– M6-10 mm távtartó 2 db


1.

Mérje meg a fék/kuplung kar bilincsén a csavartávolságot. A konzol 29,5 és 33,5 mm közötti csavartávolsághoz megfelelő.


2.

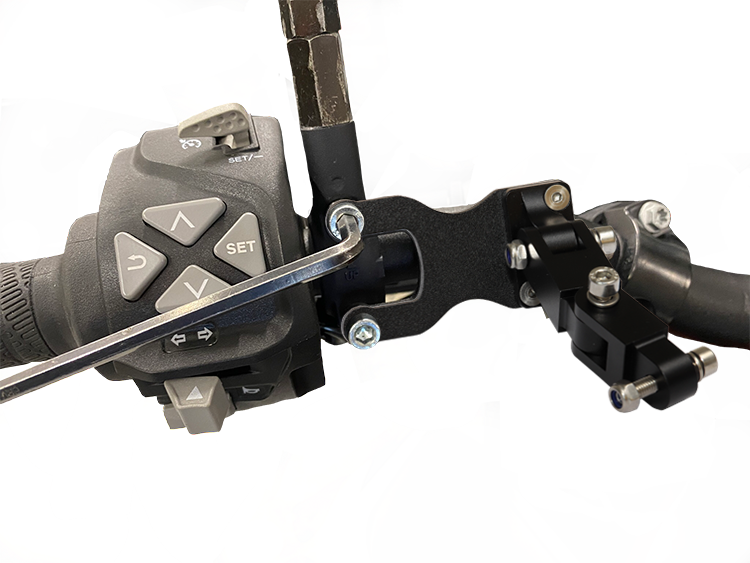

Tekerje ki a bilincset rögzítő csavarokat. A konzol jellemzően hengeres fejű csavarokkal van szerelve. Amennyiben a csavarok be vannak süllyesztve, úgy szükséges a csomagban mellékelt távtartók használata. Ebben az esetben gyárinál hosszabb csavarokat kell használni. Ezek
nem részei a készletnek.

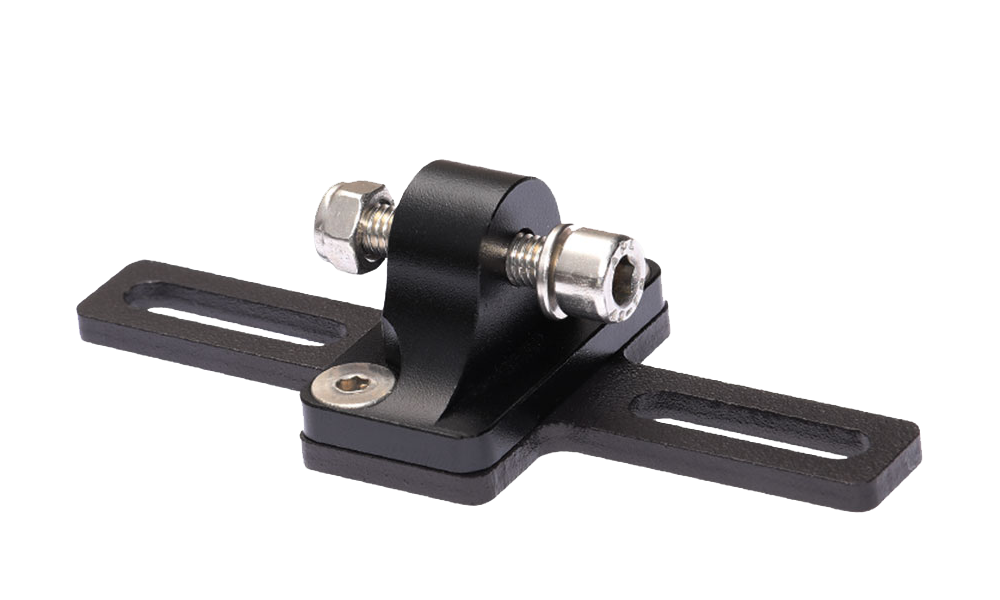

MCC-104

Féktartály konzol


Felszerelési csomag tartalma:

– Konzol alaplap 1 db
– M5x20 A2-70 csavar 3 db
– D5 rugós alátét 2 db
– M5 zárt anya 1 db
– Rövid toldó 1 db
– Hosszú toldó 1 db


1.

Mérje meg a féktartály fedelet rögzítő csavarok távolságát. A konzol 36 és 73 mm közötti furattávolságokhoz alkalmas. A csavarok mérete M4 és M5 lehet. A fedél jellemzően süllyesztett fejű csavarral van szerelve, ezt hengeres kell fejűre cserélni, valamint alátét alkalmazására is szükség lehet.


2.

Illessze a féktartály fedelére a konzolt. Ezután helyezze be az új csavarokat, majd húzza meg őket. Amennyiben a szükséges a mellékelt Rövid és Hosszú toldó elemmel beállíthatja a telefon pozícióját.

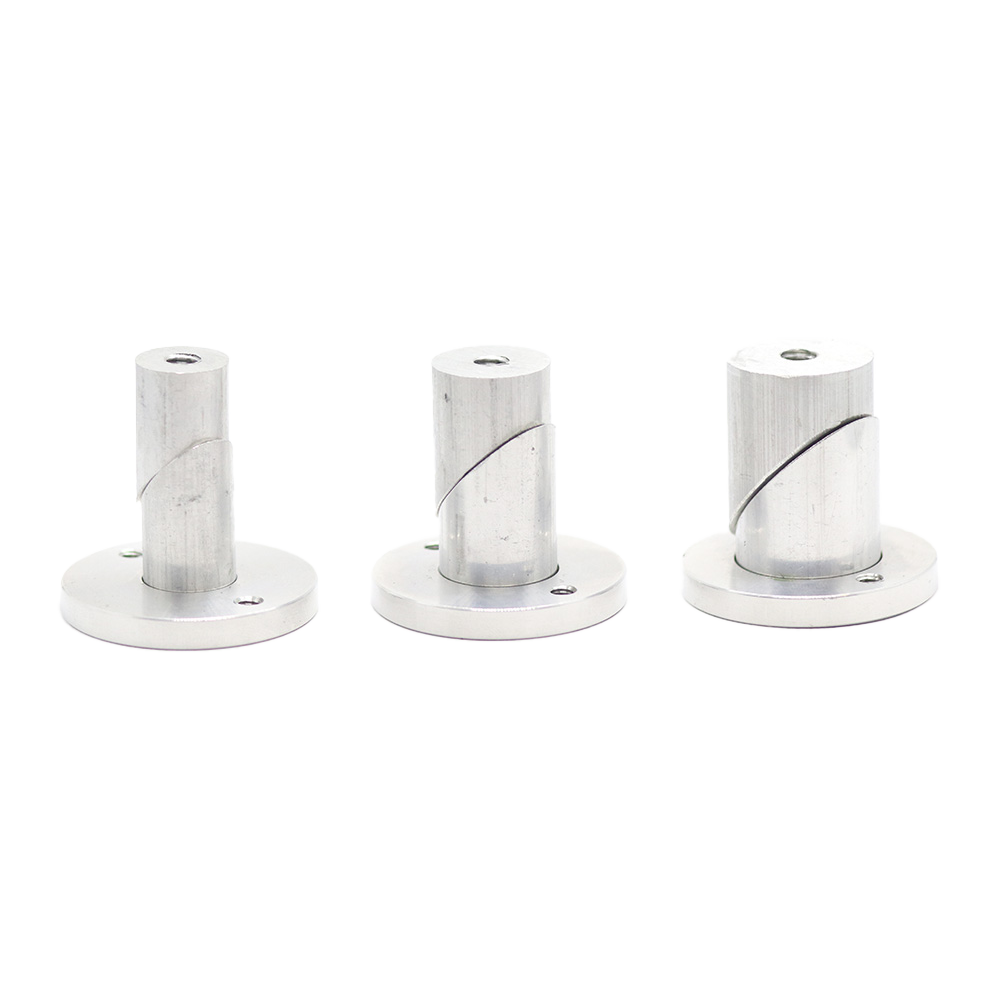

MCC-106, MCC-107, MCC-108

Kormányközép konzol


Felszerelési csomag tartalma:

– Kormánycső konzol 1 db
– M6x50 csavar 1 db
– M5x20 A2-70 csavar 3 db
– D5 rugós alátét 2 db
– M5 anya 1 db
– M4x6 süllyesztett csavar 1 db


1.

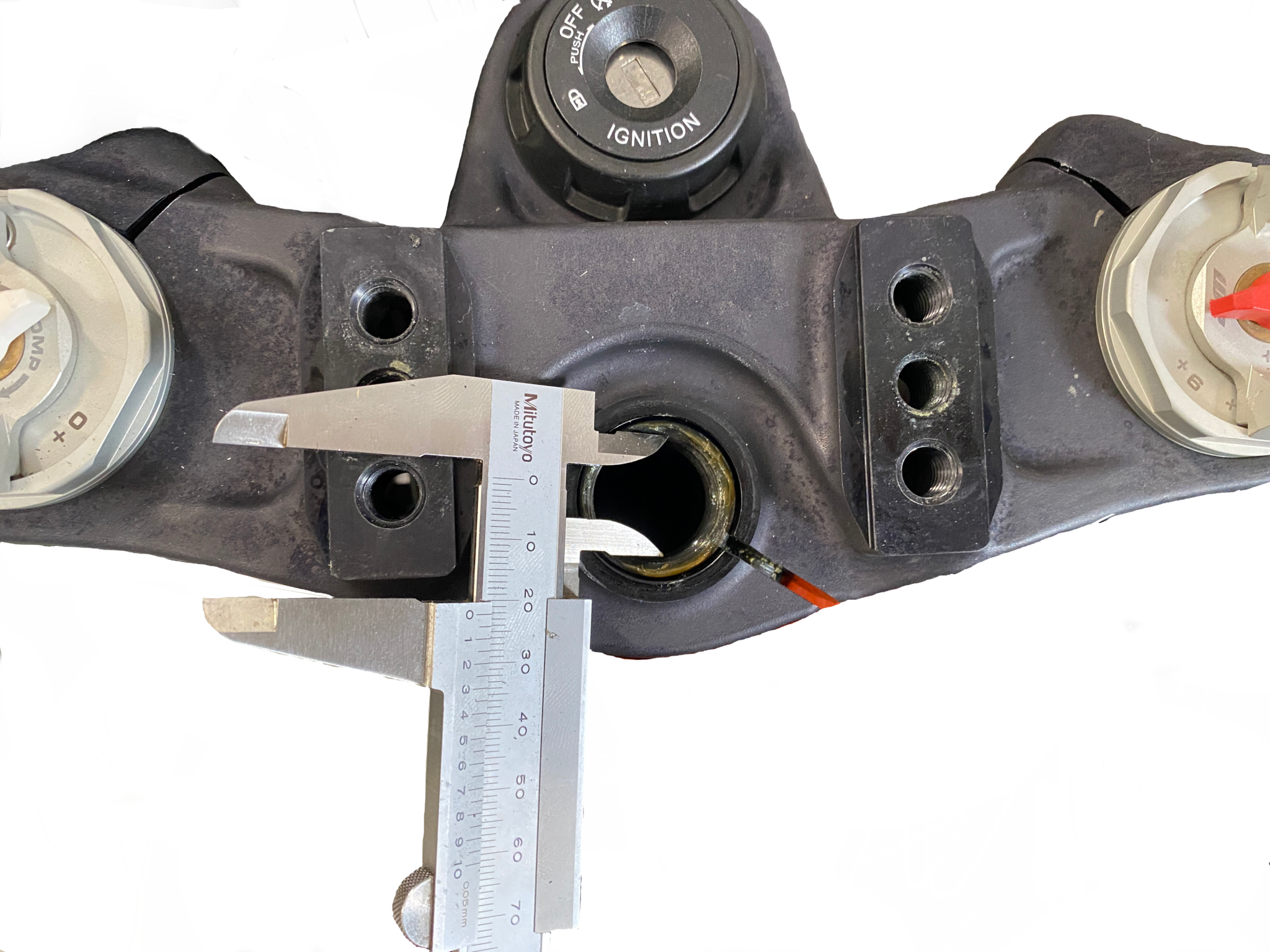

Mérje meg a kormánytengely furat átmérőjét. A konzol 3 méretben készül: 14-18 mm , 18-22 mm, 22-26 mm átmérőben. Válassza ki az Önnek megfelelő konzol méretet.


2.

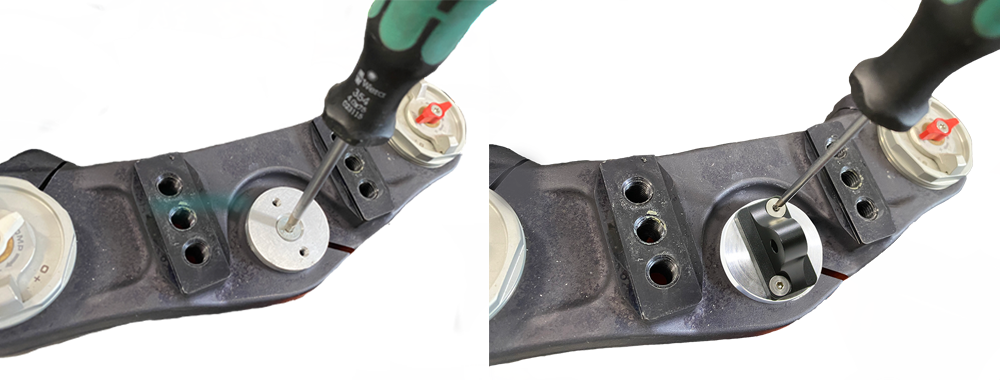

Illessze a furatba a konzolt. Ezt követően az M6-os süllyesztett csavart húzza meg addig, amíg a konzol megszorul a furatban. Helyezze rá a talpat majd a két M4-es csavart csavarja be.

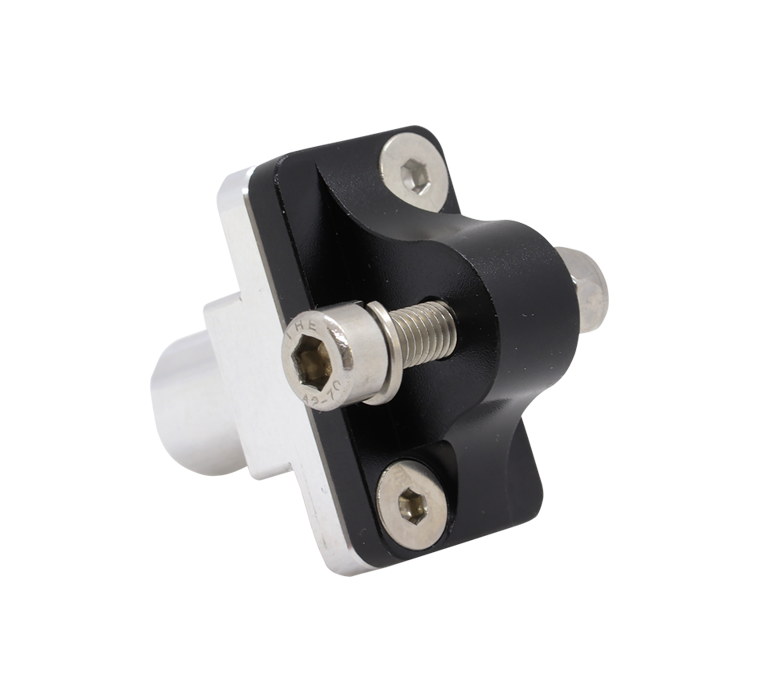

MCC-109

M8 konzol


Felszerelési csomag tartalma:

– M8 konzol 1 db
– M4x6 A2-70 csavar 2 db
– M5x20 A2-70 csavar 3 db
– D5 rugós alátét 2 db
– Konzol talp 1 db
– M8x60 A2-70 csavar 1 db
– M5 anya 1 db


1.

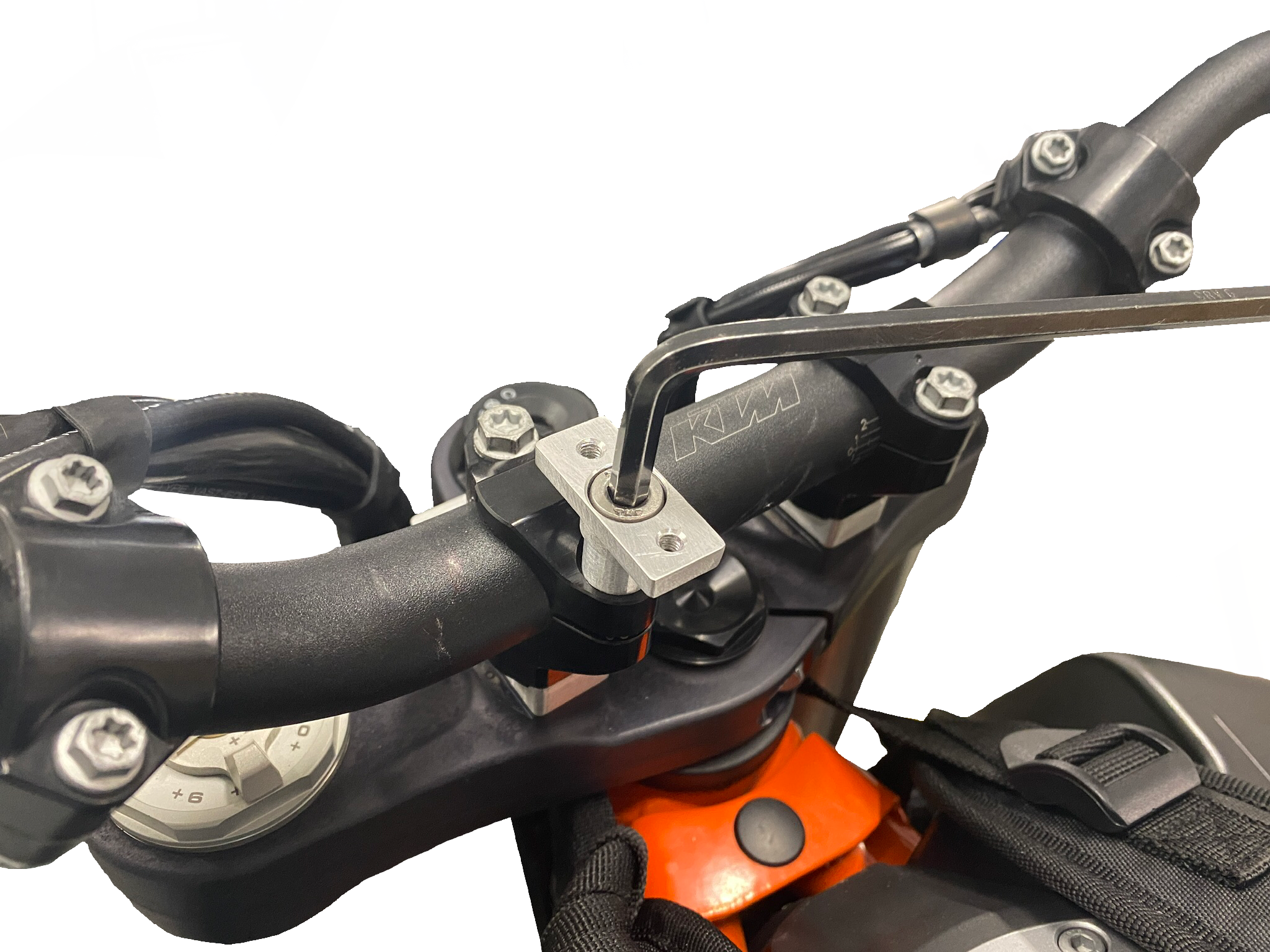

A konzol a kormányt leszorító M8-as csavarokhoz készült. A konzol úgy készült, hogy alkalmas legyen a hengeres fejű besüllyesztett csavarok kiváltására. A konzol alkalmas a legalább 13 mm átmérőjű, maximum 15 mm mélyen besüllyesztett csavarhelyeken történő alkalmazásra. Természetesen a konzol bármely M8-as csavar helyére felszerelhető.


2.

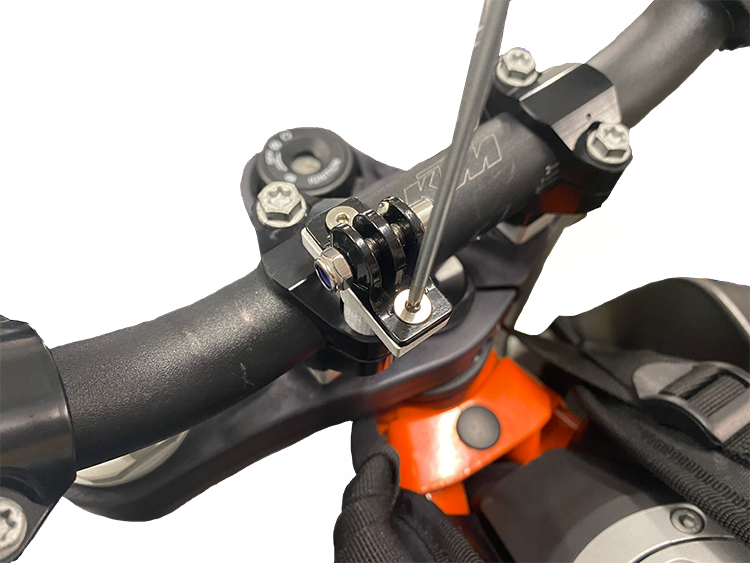

Oldja fel a kiválasztott csavart! Ezután illessze a helyére a konzolt illetve a hosszabb méretű csavart. Szükséges lehet a mellékelttől eltérő csavarra. Az új csavarnak az eredetinél 20 mm-el hosszabb kell legyen.
Végül csavarozza fel a talpat a konzolra a mellékelt M4-es csavarokkal.
